شبکههای فیبر نوری بهدلیل سرعت بالا، پایداری و ظرفیت انتقال زیاد، ستون اصلی ارتباطات مدرن هستند. اما مانند هر سیستم فنی دیگر، لینکهای فیبر نیز ممکن است در طول زمان دچار خطا، افت سیگنال یا قطعی شوند. اگر میخواهید با عیبیابی لینک فیبر بهصورت تخصصی آشنا شوید، در این مقاله، ۱۰ مشکل رایج در لینکهای فیبر و روشهای عیبیابی آنها را بررسی میکنیم تا بتوانید قبل از بروز اختلال جدی، عیب را شناسایی و رفع کنید.
افت سیگنال و علل آن
افت سیگنال یا Optical Loss یکی از شایعترین مشکلات در لینکهای فیبر است. این مشکل معمولاً به دلایل زیر رخ میدهد:
- آلودگی یا خراش روی کانکتورهای فیبر؛
- خمشدگی بیش از حد (Bend Radius) در مسیر کابل؛
- فیوژن غیردقیق یا نامناسب در نقاط اتصال؛
- شکستگی یا لهشدگی در مسیر کابلها.
برای عیبیابی لینک فیبر، ابتدا با استفاده از پاورمتر نوری (Optical Power Meter) میزان افت را اندازه بگیرید. اگر مقدار Loss از حد مجاز بیشتر بود (معمولاً بیش از ۰.۳۵ dB در هر کانکتور)، کانکتورها را تمیز و مسیر کابل را بررسی کنید.
به نقل از سایت flukenetworks.com: «آلودگی همچنان اصلیترین عامل خرابی در فیبر نوری است. گردوغبار، اثر انگشت و سایر مواد روغنی باعث افت شدید سیگنال و گاهی آسیب دائمی به سطح انتهایی کانکتور میشوند.»
“contamination remains the leading cause of fiber failures—dust, fingerprints and other oily substances cause excessive loss and sometimes permanent damage to connector end faces.”

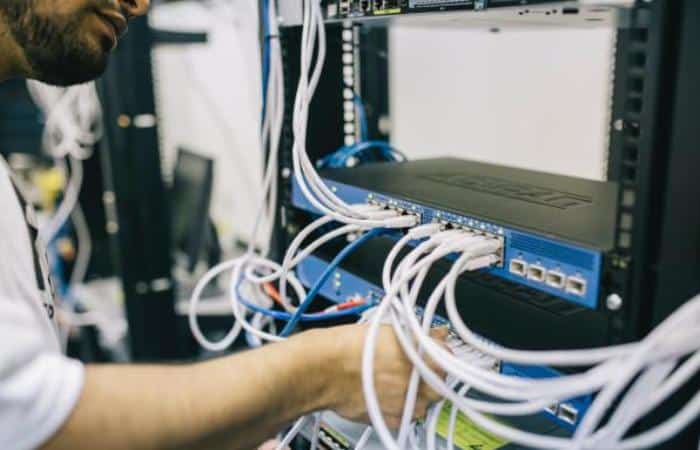

مشکلات اتصال و کانکتورها
کانکتورها یکی از حساسترین اجزای لینک فیبر نوری هستند و کوچکترین آلودگی یا نصب اشتباه در آنها میتواند باعث افت شدید سیگنال و افزایش تلفات نوری شود. بسیاری از مشکلات در لینکهای فیبر، از جمله قطع یا ناپایداری اتصال، به دلیل نیمهچفت شدن کانکتور در پورت، خراش یا آلودگی سطح فرول (Ferrule) و حتی استفاده از پچکوردهای نامناسب (مانند اتصال اشتباه بین Single Mode و Multi Mode) رخ میدهند. این خطاها معمولاً در مراحل نصب یا نگهداری شبکه به وجود میآیند و اگر بهموقع شناسایی نشوند، عملکرد کل مسیر نوری را مختل میکنند.
برای عیبیابی لینک فیبر، استفاده از ابزارهای دقیق و استاندارد ضروری است. توصیه میشود قبل از هر اتصال، کانکتورها با میکروسکوپ نوری بررسی و با دستمال و محلول مخصوص تمیز شوند. همچنین باید از پچکوردهایی با نوع کانکتور صحیح (LC، SC یا FC) و متناسب با نوع فیبر شبکه استفاده شود. رعایت این نکات ساده اما حیاتی، مانع از افت سیگنال و افزایش پایداری لینکهای فیبر نوری در بلندمدت خواهد شد.
خطاهای فیوژن و ترمیم
عملیات فیوژن (Fusion Splicing) نیازمند دقت بالا است. خدمات فیوژن جزو کارهای تخصصی و مراحل مهم شبکه فیبر نوری محسوب میشود. حتی یک خطای کوچک در همترازی هستهها میتواند تلفات شدید به همراه داشته باشد. دلایل رایج خطاهای فیوژن و ترمیم و راهحل مربوط به هر خطا در جدول زیر آورده شده است:
|
دلیل خطا
|
علائم قابل مشاهده
|
راهحل پیشنهادی
|
|
کثیفی در انتهای فیبر هنگام فیوژن
|
افزایش Loss در تست OTDR یا پاورمتر
|
تمیز کردن دقیق فیبر با الکل ایزوپروپیل و دستمال بدون پرز قبل از فیوژن
|
|
تنظیم نشدن صحیح دستگاه فیوژن
|
همپوشانی ناقص یا شکاف در محل اتصال
|
کالیبرهکردن دستگاه و بررسی تنظیمات همترازی (Alignment) قبل از شروع
|
|
الکترودهای فرسوده یا آسیبدیده
|
جرقههای نامنظم، فیوژنهای ضعیف یا ناموفق
|
تعویض الکترودها طبق دستورالعمل سازنده دستگاه
|
|
کیفیت پایین فیبر یا شکستگی در نزدیکی محل فیوژن
|
افت شدید سیگنال در طول مسیر
|
بریدن مجدد بخش آسیبدیده و انجام فیوژن جدید
|
|
استفاده نکردن از محافظ حرارتی استاندارد
|
شکستگی در محل ترمیم در طول زمان
|
استفاده از Heat Shrink Sleeve استاندارد با سایز مناسب
|

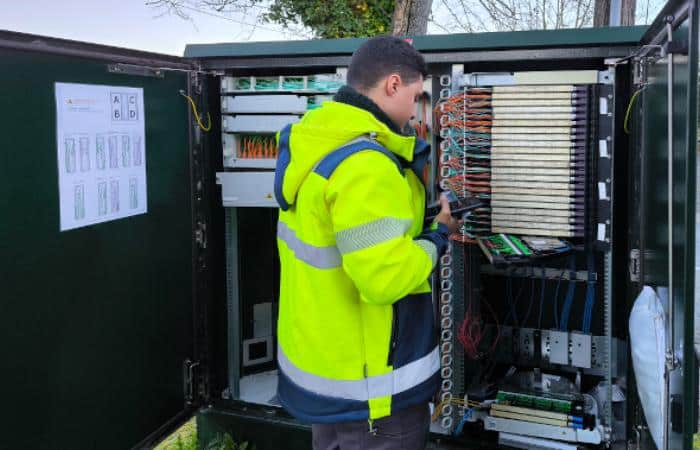

تداخل و نویز
در شبکههای ترکیبی (بهویژه در محیطهایی با کابلهای برق یا فرستندههای رادیویی)، نویز الکترومغناطیسی (EMI) میتواند بر عملکرد سیستم تأثیر بگذارد. اگرچه فیبر در برابر EMI مقاوم است، اما در نقاطی که فیبر با تجهیزات مسی در تماس است (مانند Media Converterها)، تداخل ممکن است رخ دهد.
برای حل این مشکل:
-
از شیلد مناسب برای تجهیزات مرزی استفاده کنید؛
-
فاصله کابلهای برق و فیبر را حفظ کنید؛
-
مسیر عبور کابل را از منابع نویز دور نگه دارید.
تست با OTDR
دستگاه OTDR (Optical Time Domain Reflectometer) یکی از ابزارهای کلیدی در عیبیابی لینک فیبر نوری است که با ارسال پالسهای نوری و تحلیل بازتاب آنها، موقعیت دقیق خطاها را مشخص میکند. با استفاده از OTDR میتوان شکستگیها، خمیدگیهای شدید، محل فیوژنها و کانکتورها را شناسایی و میزان تلفات هر بخش از مسیر را اندازهگیری کرد. انجام تست OTDR پیش از تحویل نهایی پروژه یا پس از هرگونه تعمیر، ضروری است تا از سلامت کامل لینک و عملکرد مطلوب شبکه اطمینان حاصل شود.
نکات عملی کاهش خطا
برای جلوگیری از بروز خطا در لینکهای فیبر، رعایت چند نکته ساده زیر ضروری است:
- همیشه کانکتورها را قبل از اتصال تمیز کنید؛
- کابلها را از مسیرهای دارای ارتعاش یا حرارت بالا عبور ندهید؛
- Bend Radius را کمتر از حد مجاز (معمولاً ۳۰ میلیمتر) قرار ندهید؛
- در زمان تست یا نصب، از ابزارهای دقیق و کالیبرهشده استفاده نمایید.
رعایت این اصول بهطور مستقیم باعث افزایش طول عمر شبکه و کاهش نیاز به تعمیرات مکرر میشود.
سخن پایانی
عیبیابی لینک فیبر فرآیندی فنی است که نیاز به دقت، ابزار مناسب و دانش تخصصی دارد. با شناخت مشکلات رایج و بهکارگیری روشهای درست تست و نگهداری، میتوانید از بروز قطعیها و تلفات نوری جلوگیری کنید. اگر پروژهی شما نیاز به بازبینی، تست OTDR یا خدمات فیوژن تخصصی دارد، تیم شرکت انتقال امواج نوری برنا آماده است تا با استفاده از تجهیزات حرفهای و استانداردهای جهانی، پایداری و عملکرد لینکهای فیبر شما را تضمین کند. برای مشاوره تخصصی و دریافت خدمات عیبیابی لینک فیبر، همین حالا با کارشناسان این شرکت تماس بگیرید.
